霍尼EXCEL 5000-EBI 系列方案
一、方案概述
楼宇自控系统是将楼宇中的建筑设备管理与控制子系统（冷站群控，新风、空调机组，全热交换器，送风机，排风机，集水坑，风机盘管，电梯）进行分散控制、集中监视、管理，实现一体化控制、监测和管理，从而提供一个舒适、安全的生活和工作环境，通过优化控制提高管理水平，从而达到节约能源和人工成本，并能方便地实现物业管理自动化。
1.1、系统应能达到的功能
1.1.1、保证楼内环境满足各种功能分区的要求
通过对楼内冷热源、空调系统的最佳控制，温、湿度的自动调节，新风量的控制，以及供排水、照明等合理设计从而保证项目中各个区域和功能满足环境的要求，楼宇自控系统可以根据整个项目不同地区进行日程安排，自动设定设备控制策略，使设备运行数量与环境控制要求相匹配。
1.1.2、提供最佳的能源供应方案
系统采取优化运行方式确保节能，从而降低运行费用。
1.1.3、实现物业管理现代化
楼宇自控系统的主要任务之一是管理建筑设备使其管理现代化，包括管理功能、显示功能、设备操作功能、实时控制功能、统计分析功能及故障诊断功能，并使这些功能自动化，从而实现物业管理现代化，降低人工成本。
1.1、系统应能达到的功能
1.1.1、保证楼内环境满足各种功能分区的要求
通过对楼内冷热源、空调系统的最佳控制，温、湿度的自动调节，新风量的控制，以及供排水、照明等合理设计从而保证项目中各个区域和功能满足环境的要求，楼宇自控系统可以根据整个项目不同地区进行日程安排，自动设定设备控制策略，使设备运行数量与环境控制要求相匹配。
1.1.2、提供最佳的能源供应方案
系统采取优化运行方式确保节能，从而降低运行费用。
1.1.3、实现物业管理现代化
楼宇自控系统的主要任务之一是管理建筑设备使其管理现代化，包括管理功能、显示功能、设备操作功能、实时控制功能、统计分析功能及故障诊断功能，并使这些功能自动化，从而实现物业管理现代化，降低人工成本。
二、系统设计
系统特点：
1、Honeywell的XL5000系统采用纯BACnet网络系统结构，不仅符合中国国家标准，而且符合当代现场总线在控制系统应用发展方向。
2、系统不需要网络转换设备(如：控制器、网关等)，由中央站和分站DDC构成分布式集散控制系统，中央站和分站DDC控制器直接通信，控制器之间直接通信。
3、所有DDC控制器，均为可以和第三方产品互相操作和互相替换的开放式BACnet的产品。因此XL5000系统是一个完全开放系统。
4、所有DDC控制器，均为点对点通信，体现了“网络就是控制器”这个网络时代的技术特征。
5、中央站出现故障，不影响所有DDC控制器的工作。中央站由中央服务器和客户机组成，同时采用互联网技术，兼具浏览器/WEB服务器/数据库这种互联网三层结构，全部WEB化界面操作。中央服务器建立和支持63000个监控点的实时数据库和可大于20GB的关系数据库，还提供DSA分布式数据库技术，中央站采用的最先进的数据库技术和互联网技术,安装有完善的中间件服务系统（BACnet、LonWorks、ModBus、ODBC、OPC、DDE等等），使EBI系统成为智能建筑的理想的开放式集成平台，基于建筑设备监控系统，可以构成BMS，IBMS平台。
6、中央站采用冗余服务器，中央监控系统常驻于通过互联网连接的两个服务器上，系统运行时实时更新“备份”系统上的数据库，当主服务器出现故障运行故障时，充分运行的备用系统将在10秒内担当主系统的角色。
1.1、系统结构
1.1.1、系统构成
系统以微型计算机（中央管理工作站）为核心，采用集散式控制结构，包括以下几部分：
中央管理工作站
网络总线
现场控制器
传感器、变送器及电动执行机构等
上述设备与被控对象及相应监控软件组成一套完整的控制系统。

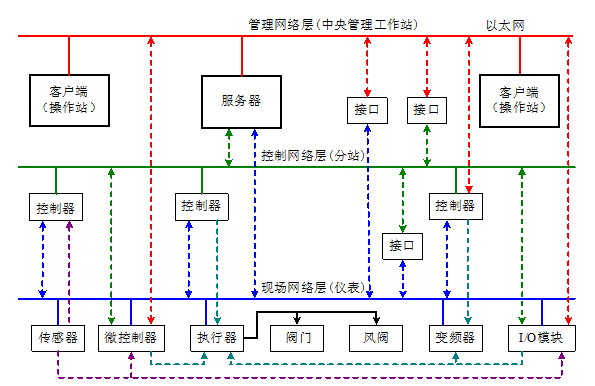

1.1.2、系统网络结构
根据中国国家行业标准JGJ/T16－92《民用建筑电气设计规范》第26章〈建筑物自动化系统〉中有关规定，楼宇自控系统宜采用分布式系统和多层次的网络结构，并应根据系统的规模、初投资以及选用产品的特点确定采用单层、两层或三层的网络结构，但不同网络结构的选择均应满足分布式系统集中监视操作和分散控制（分散危险）的要求，各层功能应符合下列规定：
管理网络层应完成系统集中监控和各种系统的集成。
控制网络层应完成建筑设备的自动控制。
现场设备网络层应完成末端设备控制和现场仪表设备的信息采集和处理。
用于网络互连的通信接口设备，应根据各层不同情况，以ISO/OSI开放式系统互联模型为参照体系，合理选择中继器、网桥、路由器、网关等互联通信接口设备。详见下图。
1、Honeywell的XL5000系统采用纯BACnet网络系统结构，不仅符合中国国家标准，而且符合当代现场总线在控制系统应用发展方向。
2、系统不需要网络转换设备(如：控制器、网关等)，由中央站和分站DDC构成分布式集散控制系统，中央站和分站DDC控制器直接通信，控制器之间直接通信。
3、所有DDC控制器，均为可以和第三方产品互相操作和互相替换的开放式BACnet的产品。因此XL5000系统是一个完全开放系统。
4、所有DDC控制器，均为点对点通信，体现了“网络就是控制器”这个网络时代的技术特征。
5、中央站出现故障，不影响所有DDC控制器的工作。中央站由中央服务器和客户机组成，同时采用互联网技术，兼具浏览器/WEB服务器/数据库这种互联网三层结构，全部WEB化界面操作。中央服务器建立和支持63000个监控点的实时数据库和可大于20GB的关系数据库，还提供DSA分布式数据库技术，中央站采用的最先进的数据库技术和互联网技术,安装有完善的中间件服务系统（BACnet、LonWorks、ModBus、ODBC、OPC、DDE等等），使EBI系统成为智能建筑的理想的开放式集成平台，基于建筑设备监控系统，可以构成BMS，IBMS平台。
6、中央站采用冗余服务器，中央监控系统常驻于通过互联网连接的两个服务器上，系统运行时实时更新“备份”系统上的数据库，当主服务器出现故障运行故障时，充分运行的备用系统将在10秒内担当主系统的角色。
1.1、系统结构
1.1.1、系统构成
系统以微型计算机（中央管理工作站）为核心，采用集散式控制结构，包括以下几部分：
中央管理工作站
网络总线
现场控制器
传感器、变送器及电动执行机构等
上述设备与被控对象及相应监控软件组成一套完整的控制系统。
1.1.2、系统网络结构
根据中国国家行业标准JGJ/T16－92《民用建筑电气设计规范》第26章〈建筑物自动化系统〉中有关规定，楼宇自控系统宜采用分布式系统和多层次的网络结构，并应根据系统的规模、初投资以及选用产品的特点确定采用单层、两层或三层的网络结构，但不同网络结构的选择均应满足分布式系统集中监视操作和分散控制（分散危险）的要求，各层功能应符合下列规定：
管理网络层应完成系统集中监控和各种系统的集成。
控制网络层应完成建筑设备的自动控制。
现场设备网络层应完成末端设备控制和现场仪表设备的信息采集和处理。
用于网络互连的通信接口设备，应根据各层不同情况，以ISO/OSI开放式系统互联模型为参照体系，合理选择中继器、网桥、路由器、网关等互联通信接口设备。详见下图。
三、系统功能描述
1、软件基本功能
1.1 图表显示及环境控制功能
1.2 制订或取消楼宇自控系统的各项操作
1.3 收集和分析历史记录
1.4 可以定义与构造动态彩色图像显示
1.5 可以上传以及下载所有现场控制器内所有数据
1.6 全中文化操作界面，包括中文帮助菜单
1.7 具有六级密码管理体系。不同的密码具有不同的使用权限。
1.8 具有时间程序功能，系统可以根据不同设备的起停日程设置时间程序控制设备起停及运行参数。
2、硬件功能
XL5000控制系统是一套兼容并蓄的先进的开放的楼宇控制系统，在高效与多功能方面，令人耳目一新。作为暖通空调系统的神经中枢，使用XL5000控制系统可以更好的达到过程控制流畅、操作使用简便、节省费用开支的效果。
XL5000控制系统由霍尼韦尔公司提供，采用最新的直接数字控制（DDC）技术。整体系统具有强大竞争力，能够满足以下各种需求：
开放技术
XL5000控制系统全部依托一个开放平台设计，符合ISO 16484-5Native BACnet国际标准。
使用方便
无论操作还是培训，只需点击用户界面。
保证质量
由业内技术领先的霍尼韦尔公司开发，从而保证服务与产品的高质量标准。
可靠性
XL5000控制系统提供在BACnet TCP/IP和MS-TP两个层面的点到点通讯，因此即使系统中某一台设施发生故障，仍可保证系统不间断工作。
灵活性
每个XL5000控制系统的控制器功能均能客户化定制，以满足特殊需求。
可扩展性
XL5000控制系统网络结构和模块化控制器很容易扩展，可以适应未来业务的发展。
XL5000控制系统与霍尼韦尔其它楼宇控制系统紧密耦合，能够提供最佳功能、服务与支持，以实现成本控制、建筑物环境舒适，让客户感到满意。

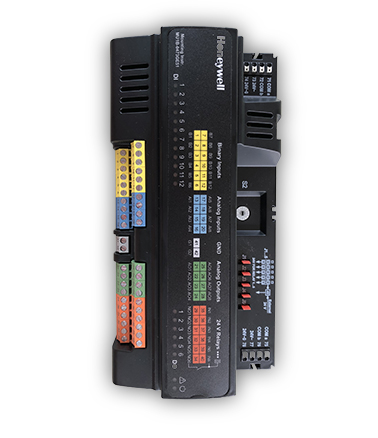

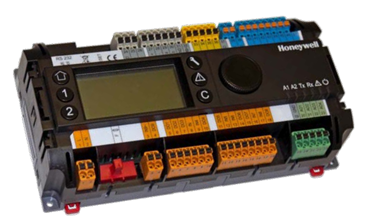

2.1 集散分布式的DDC控制器MVCWEBS
描述
MVCweb 是 Honeywell 的網路型、可自由編程的樓宇自動化控制器，提供包含標準 BACnet IP、BACnet MS / TP 和LonWorks等通訊協定。
它代表了 Honeywell 的全面承諾去降低總安裝成本以及建設投資和建設營運等合計樓宇生命週期成本。
MVCweb 結合了在當今樓宇業界中的兩大開放通訊標準：BACnet和 LonWorks。作為一個真正的 BACnet® 樓宇控制器（B-BC），MVCweb 可簡單輕易的整合到任何第三方的 BACnet系統。此外，MVCweb（與 IF-LON 組合）是一個完整的LonWorks® 控制器，增加 Honeywell 與第三方 LonWorks 製造商的產品組合的使用效益。
MVCweb 可以運行種類繁多的樓宇管理應用程式，無論是傳統供暖、通風和空調（HVAC）應用，能源管理功能，包括最佳啟動/停止、夜間淨化、最大負荷需求、監控功能照明、遮陽、加熱和電能計量以及許多其他應用。
採用點對點（peer-to-peer）連接方式，MVCweb 不須依賴上層控制器或任何網路介面器，可輕易的整合到 Honeywell 的 EBI 及 SymmetrE® 系統中。
特点
1、該設備支援 BACnet IP 及 BACnet MS/TP 通訊按ANSI / ASHRAE 135-2010 規定。
2、每个MVCWEBS控制器内含26个物理点，可擴充最多 600 個 I/O 點
3、控制器具备128 MB DDR2-RAM， 1 GB Flash Memory
4、内含2个RS485接口，可配置成Modbus，PanelBus，Mbus等通信协议
5、ARM 9 32-bit 處理器, 450 MHz
6、系统可在CARE工程系统下使用
7、报警，趋势和广布性播送滞后
8、对于标准的HAVC技术应用可在Windows环境下CARE设计系统中按照需要组成。
9、使用CARE的图形软件程序，可以自由编写的应用程序，在设计原理图，设备和控制策略的基础上，可以自动成为用户程序。
10、灵活的安装：MVC适合小体积的控制器箱体，同时支持导轨安装，墙装和面板安装
11、两种不同的可抽取式接线端子，也就是最新推入式端子和螺丝固定式端子
12、两个LED/客户使用的按钮/专有功能及四个显示状态的LED
13、保证输出信号的可配置安全位置（假设I/O模块和MVC之间通信故障）
14、可配置的传感器安全值（假设传感器短路/传感器断开）
15、实时时钟，运行期计数器
16、趋势数据缓冲器，历史数据报警缓冲器，电文警报；18个字节使用地址
17、金帽RAM存储器提供72小时保护；备份Flash EPROM

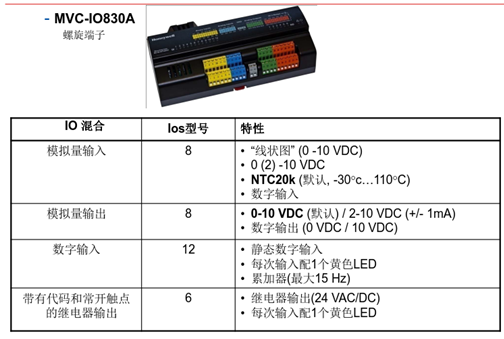

2.2 扩展模块MVC-IO830
描述
MVC-IO830作为MVCweb控制器的扩展模块。每个MVCwebs控制器的含有2路RS485接口，每个RS485接口可连接16个MVC-IO830扩展模块。
2.3 不间断电源（UPS）
我们为中央工作站配置了在线式不间断电源，当电力电源中断时，UPS(SU-RT/3kVA)可以在4ms内提供可至少维持30分钟操作的紧急供电。当恢复正常供电时，UPS内置自动切换供电回路，并启动充电。按招标文件要求，UPS操作屏面板配置有两只指示灯，分别表示交流电源完好和UPS处于准备或后备模式。UPS内配置有一组蓄电池，为封闭式镍镉型，内部装有抑制尖峰电流的变阻器，UPS的噪音在50分贝以下。
当应急状态超过UPS最大运行时间时，不会导致其损坏。
2.4 工作站功能
主监控中心，对整个建筑群的供水、排水设备、冷水设备、空调设备、通风设备及供电系统设备进行监视及节能，对于第三方集成设备：智能电表、智能照明、电梯系统等预留点位并监控工作状态。
系统中央工作站可以实现对所有的设备进行监控，同时可以分配不同的操作权限，实现相应的操作功能。通过设置不同级别的密码，来分配不同的操作、监视等系统功能。同时EBI系统可以记录系统内所有的登录操作、设备状态的修该、系统参数的修该、报警等信息记录，以备将来需要时查询。同时提供数据的自动备份、报表等功能，EBI还提供声音和图像两种报警方式来提示操作人员，保证监控人员及时得到报警信息。
中央监控EBI工作站包括以下部分：
EBI工作站
EBI Quick Builder控制点编辑服务程序
EBI Display Builder图形编辑服务程序
系统在完成监控操作时只需使用鼠标，无须使用键盘。
