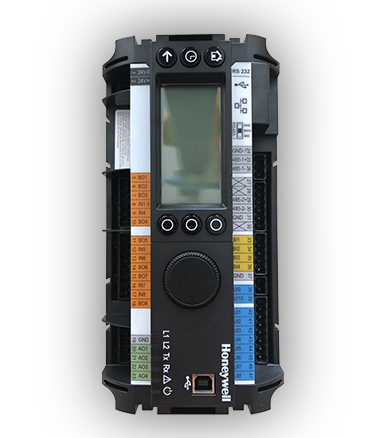

DDC控制器MVCweb
产品品牌：
霍尼韦尔系列
产品型号：
MVCweb
产品简介：
MVCweb 是 Honeywell 的网络型、可自由编程的楼宇自动化控制器，提供包含标准 BACnet IP、BACnet MS / TP 和LonWorks 等通讯协定。
MVCweb 結合了在当今楼宇业界中的两大开放通讯标准：
BACnet和 LonWorks。
MVCweb 可以运行种类繁多的楼宇管理应用程序，无论是传统供暖、通风和空调（HVAC）应用，能源管理功能，包括最佳启动/停止、夜间净化、最大负荷需求、监控功能照明、遮阳、加热和电能计量以及许多其他应用。
产品特点
技术参数
订货型号
相关下载
1、节省总安装成本
现有的标准以太网/ LAN 基础设施用于 MVCweb 控制器与第三方的 BACnet控制器以及 BACnet前端设备之间的通信。成本可藉由灵活的选择使用內建 I/O 或 Panel Bus 的 I/O 来进一步降低。
2、通用操作
透过网际网络浏览器，MVCweb 可以从任何地方使用连接到（MVCweb）网路的任何个人电脑进行操作！內建的网页伺服器允许本地和远程通过标准的浏览器进行操作。
3、降低服务、操作和维护的成本
维护或升級使用者界面是多余的，因为它內建在 MVCweb之中（单一來源原則）。
4、供应商的独立性：
通讯基于以下国际标准：BACnet/IP (ISO 16484-5); BACnet MS/TP (ISO 16484-5); LONWORKS (ISO 14908); Modbus RTU Master; M-Bus (EN 1434-3)。
5、历史记录：可记录100 个点的曲线记录。
6、快速应用控制
四种可选的控制回路优先级（多任务），可选择的控制回路周期时间，以及事件驱动的 switching ables，允许定制和高效率的应用程式控制。
7、可靠的控制性能
嵌入式 LINUX 系統，确保可靠的、独立的、安全的运作，特別是与互联网连结。
8、內建 E-mail / SMS 警报通报功能
可配置的电子郵件警报选项允许警报被发送（通过网络或Internet-DSL连接）到 E-mail 账号，从而也发给手机。
9、Honeywell 的 CARE 工具
可重复利用现有应用程式和应用巨集，更有效率的规则应用程式，并支援在线应用程式的调试。
10、灵活的安装选项
可安装到墙壁或箱体底板、门板或铝轨式安裝。
现有的标准以太网/ LAN 基础设施用于 MVCweb 控制器与第三方的 BACnet控制器以及 BACnet前端设备之间的通信。成本可藉由灵活的选择使用內建 I/O 或 Panel Bus 的 I/O 来进一步降低。
2、通用操作
透过网际网络浏览器，MVCweb 可以从任何地方使用连接到（MVCweb）网路的任何个人电脑进行操作！內建的网页伺服器允许本地和远程通过标准的浏览器进行操作。
3、降低服务、操作和维护的成本
维护或升級使用者界面是多余的，因为它內建在 MVCweb之中（单一來源原則）。
4、供应商的独立性：
通讯基于以下国际标准：BACnet/IP (ISO 16484-5); BACnet MS/TP (ISO 16484-5); LONWORKS (ISO 14908); Modbus RTU Master; M-Bus (EN 1434-3)。
5、历史记录：可记录100 个点的曲线记录。
6、快速应用控制
四种可选的控制回路优先级（多任务），可选择的控制回路周期时间，以及事件驱动的 switching ables，允许定制和高效率的应用程式控制。
7、可靠的控制性能
嵌入式 LINUX 系統，确保可靠的、独立的、安全的运作，特別是与互联网连结。
8、內建 E-mail / SMS 警报通报功能
可配置的电子郵件警报选项允许警报被发送（通过网络或Internet-DSL连接）到 E-mail 账号，从而也发给手机。
9、Honeywell 的 CARE 工具
可重复利用现有应用程式和应用巨集，更有效率的规则应用程式，并支援在线应用程式的调试。
10、灵活的安装选项
可安装到墙壁或箱体底板、门板或铝轨式安裝。
控制器规格：
技术参数
外壳尺寸 (L x B x T)：215.5 x 110 x 61 mm
外壳材质：ABS blend; flame retardant V0
重量：0.6 kg (不含包装)
防护等级：IP 20
| 环境温度 | 0 … 40 °C ( 壁挂式安装) 0 … 50 °C ( 箱体/门板安装) |
| 储存温度 | -20 … +70 °C |
| 湿度 | 5 … 95% r.h. 无凝结 |
| 尺寸 | See Fig. 9 and Fig. 10. |
| 防护等级 | IP20 (壁挂式安装，有两个附件， MVC-80-AC1 盖板) IP30 (箱体/门板安装，包含附件， MVC-80-AC2) |
| 防火级别 | V0 |
| 防震保护 | Class II |
| 污染等级 | 2 |
| 安装 | Class 3 |
| 额定脉冲电压 | 300 V for SELV, 2500 V for relay outputs |
| 自动操作 | Type 1.C |
| 软件等级 | Class A |
| 球压试 温度 | housing parts >75°C terminals >125°C |
技术参数
外壳尺寸 (L x B x T)：215.5 x 110 x 61 mm
外壳材质：ABS blend; flame retardant V0
重量：0.6 kg (不含包装)
防护等级：IP 20
MVC-WEB-2014B2B(含 HMI, 内建 14 点 I/O，可扩充最多 52 个 I/O 点*，不能连接 MVC-2000HMI-A)
MVC-WEB-2026B2A (含 HMI, 内建 26 点 I/O，可扩充最多 600 个 I/O 点*，不能连接 MVC-2000HMI-A)。
MVC-WEB-2026B3A (内建 26 点 I/O，可扩充最多 600 个 I/O 点*，使用 RJ45 插槽连接到 MVC-2000HMI-A 外 接 HMI)。
*I/O 点总数包含内建的 I/O、经由 Panel Bus 连结的 I/O 以及经由 LONWORKS Bus 连结的 I/O。
MVC-WEB-2026B2A (含 HMI, 内建 26 点 I/O，可扩充最多 600 个 I/O 点*，不能连接 MVC-2000HMI-A)。
MVC-WEB-2026B3A (内建 26 点 I/O，可扩充最多 600 个 I/O 点*，使用 RJ45 插槽连接到 MVC-2000HMI-A 外 接 HMI)。
*I/O 点总数包含内建的 I/O、经由 Panel Bus 连结的 I/O 以及经由 LONWORKS Bus 连结的 I/O。
| 功能 | 说明 | 最大接线长度 | 订货型号 | |||
| MVC-WEB-2014B2B | MVC-WEB-2026B2A | MVC-WEB-2026B3A | ||||
| UI | NTC20kΩ / 0…10V / 非快速 BI | 400 m | 4 | 8 | 8 | |
| NTC20kΩ / 0…10V 线性 / 非快速 BI | 400 m | - | 2 | 2 | ||
| BI | 开启 = 24 V / 闭合 = 2.0 mA / 累加点(totalizer )15 Hz | 400 m | 4 | 4 | 4 | |
| AO | 0..11 V (max. 1 mA) | 400 m | 2 | 4 | 4 | |
| BO | 继电器 N.O. 接点 | 400 m | 3 | 4 | 4 | |
| 继电器 N.O. 接点 (high in-rush) | 400 m | 1 | 1 | 1 | ||
| 继电器 N.O. 接点及一共点 | 400 m | - | 3 | 3 | ||
| bus 介面 | RS485-1 已隔离：BACnet MS/TP、Panel Bus 或 Modbus RTU Master 通讯 | *1000 m | 1 | 1 | 1 | |
| RS485-2 未隔离：BACnet MS/TP、Panel Bus 或 Modbus RTU | *1000 m | 1 | 1 | 1 | ||
| Master 通讯 | ||||||
| Ethernet / RJ45 | e-mail 通讯、网页浏览器 | 100 m | 1 | 1 | 1 | |
| 插槽 | BACnet IP 通讯 | 100 m | 1 | 1 | 1 | |
| USB 2.0 接口 (同网络通讯功能) | 3 m | 1 | 1 | 1 | ||
| USB 2.0 界面 (max. 500 mA) | 3 m | 1 | 1 | 1 | ||
| RS232 M-Bus 通讯 经由 PW3 / PW20 / PW60 转换器 | *350 m | 1 | 1 | 1 | ||
| 使用者界面 | HMI 含图形化 LCD | -- | X | X | - | |
| 快速登入按键 | -- | 6 | 6 | - | ||
| 飞梭旋钮按键 | -- | 1 | 1 | - | ||
| HMI | 电源 LED (绿) | -- | 1 | 1 | 1 | |
| 状态 LED (红，可由韧体控制) | -- | 1 | 1 | 1 | ||
| 程序指定 LED L1 (黄) | -- | 1 | 1 | 1 | ||
| USB LED L2 (黄) | -- | 1 | 1 | 1 | ||
| bus 状态 LED (只对应已隔离 RS485-1 界面) | -- | 2 | 2 | 2 | ||
| HMI 插槽 | RJ45 插槽，用来连接 MVC-2000HMI-A | 5 m | -- | -- | X | |
