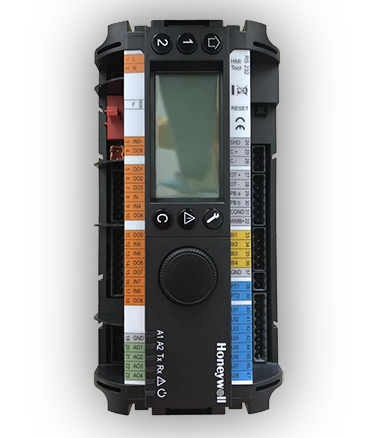

多功能控制器MVC
产品品牌: 霍尼韦尔系列
产品型号: MVC-80H/MVC-80M
产品简介: 霍尼韦尔多功能控制器Multi Valent Controller(MVC)为多种应用提供了高性价比的解决方案。该产品适用 于以下多种应用: 无用户集成接口; 有用户集成接口; 多种I/O模块。
产品特点
技术参数
订货型号
相关下载
● 多种I/O端子:1个三端双向开关输出,8个继电器输出,4个模拟输出,4个数字
 输入,2个PT1000输入,8个通用输出
● 三端双向开关输出支持水泵速度控制
● 用户界面包括点矩阵显示(160 x 80 点阵, 5 行,每行20个字节,旋钮及六个按钮,使得操作十分简便 (仅限MVC-80M-CPSW1A)
● 通信接口
 ★适用于无线墙装模块的OpenTherm TM 接口
 ★适用于2线连接墙装面板的Sylk Bus
 ★适用于对等控制器通信的C-Bus
 ★适用于I/O模块的即插即用的Panel Bus
 ★适用于PC和触摸面板连接的通信接口
● 灵活的安装:MVC适合小体积的控制器箱体,同时支持导轨安装,墙装和面板安装
● 两种不同的可抽取式接线端子,也就是最新推入式端子和螺丝固定式端子
● 两个LED/客户使用的按钮/专有功能及四个显示状态的LED
● 保证输出信号的可配置安全位置(假设I/O模块和MVC之间通信故障)
● 可配置的传感器安全值(假设传感器短路/传感器断开)
● 实时时钟,运行期计数器
● 趋势数据缓冲器,历史数据报警缓冲器,电文警报;18个字节使用地址
● 金帽RAM存储器提供72小时保护;备份Flash EPROM
类型 参数
8个模拟量输入
(通用型)
分辨率 12-bit
精度 75 mV
电压 0 (2) ~ 10 V(适用于高阻抗的软件控制开关)
电流 0 (4) ~ 20 mA(经由外部499 ohm电阻器)
传感器 NTC 20kOhm 适用于 -50 ~ +150
NTC 10kOhm 适用于 -50 ~ +150 (精度有所下降)
二进制输入 最大0.4 Hz
备注 传感器漂移校准,传感器失效检测及支持传感器安全值
2PT1000输入 分辨率 12-bit
传感器 PT1000-1适用于-50 ~ +150 PT1000-2 适用于 0 ~ +400 ; NI1000TK5000 适用于
-30 ~+130
备注 适用于数字输入。传感器漂移校准,传感器失效检测及支持传感器安全值
4个数字输入 作为累加器使用 适用于等于20 Hz的累加器
作为干接点使用 断路: 3000 Ohm (20 ~ 28 Vdc)  闭合电路: 500 Ohm (短路电流 = 1.6 ~ 2.0 mA)
4个模拟量输出
(通用型)
电压 0 (2) ~ 10 V, 最大11 V, ±1 mA
分辨率 12-bit
精度 ±150 mV
备注 支持模拟量输出安全值
8个继电器输出 触点类型 常开
备注 支持继电器输出安全位置
继电器1, 2, 3, 5, 6, 7,  8
最小负载 5 Vdc, 10 mA
最大电压 253 Vac
最大负载 3 (0.3) A
寿命 253 Vac / 0.3 A 负载下,500,000 生命周期在253 Vac / 2A 负载下,100,000 生命周期
继电器4
最小负载 5 Vdc, 10 mA
最大电压值 253 Vac
最大负载 253 Vac10 (10) A  / 30 Vdc 3 A
生命周期 253 Vac / 10 A 负载时100,000周期
1个三端双向开关 电压 24 ~ 230 Vac / 50 Hz (输入端子3; 开关输出4)
电流 最大1 A
保护 保险丝 F1H250V
备注 可以用做标准的二进制输出来控制水泵的速度。支持三端双向开关安全值。
注意:所有的输入和输出都有防止超过24Vac电压保护
MVC控制器系列包括两个型号,均拥有相同的输入输出端口(1个三端双向开关输出,8个继电器输出,4个模拟输出,4个数字输入,2个PT1000输入,8个通用输入)和LED指示灯,而在用户接口处略有不同。
型号 描述
MVC-80HCPSW1A MVC (HMI): B-port (RJ45), C-Bus 通信接口,Panel Bus 通信接口, Sylk (2线连接墙装面板), OpenThermTM2线连接 (无线电桥)
MVC-80MCPSW1A MVC (HMI): B-port (RJ45), C-Bus 通信接口,Panel Bus 通信接口, Sylk (2线连接墙装面板), OpenThermTM2线连接 (无线电桥)
