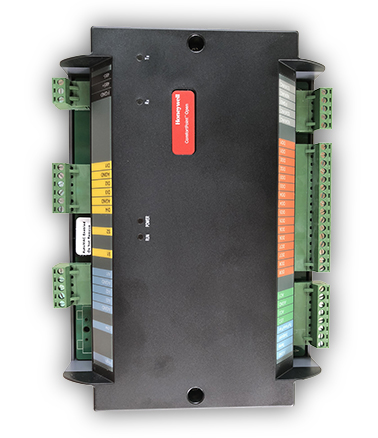

自由编程Native BACnet小型控制器
CP-SPC是一台自由编程Native BACnet控制器。
灵活强大
配置32位处理器和内置实时时钟,结构先进,控制灵活,功能强大。
编程
用ComfortPoint Studio编程和组态都很方便。
应用程序
ComfortPoint Studio工具具有预定的应用程序,可下载至CP-SPC。用户也可以创建自己定义CP-SPC应用程序。
安装简便
由于CP-IPC已经内置BACnet路由器,所以系统不用再安装其它BACnet路由器。通过这个内置的BACnet路由器Honeywell EBI能够方便访问所有MS/TP通道的各个单元控制器。
点对点同层通信
CP-SPC在MS/TP网络中,可以和其它CP-VAV,CP-SPC和 CP-DIO 通信,实现点数据共享。
安装方式
导轨式或墙挂式
电气数据
工作电压
●24Vac土20%,50/60Hz,7VA
外壳材料
● ABS 塑料
● 防护等级:IP20
安装
●导轨式
●墙挂式
CPU
处理器:ColdFire;512X,60MHz,
32位高性能处理器
存储器:
●256KB闪存
●32KB RAM,以金电容进行72小时断电数据保护
●内置实时时钟
集成式输入输出I/O
数字输出DO
●8DO (交流双向可控硅开关 Triac Outputs)
数字输入DI
●4DI无电压触点输入
●其中1个DI可以作为15Hz脉冲输入,用于能量计的累计
模拟输出AO
●2AO,0-10Vdc
模拟输入AI
●5AI,A/D转换分辨率12bit
●前2个AI预留作为墙模块和房间温度传感器输入使用
●其它3个可以作为0-10Vdc,NTC20K或数字输入
环境
温度
●工作:0℃~50℃
●存储:-20℃~70℃
湿度(工作和存储)
●相对湿度5%~93%,无凝露
型号
CP-SPC:19个硬件点
硬件接口
MS/TP端口
●支持9.6Kbps,38.4Kbps和76.8Kbps
●每个MS/TP网络最多连接30台 BACnet设备
●3个可插拔端子
●1个发光二极管指示灯
RS232C端口
●用于固件升级
●9针SUB-D
控制器寻址
●两个16进制旋转开关,用于设定CP-SPC MAC物理地址
MTBF
通过专业测试,MTBF 大于100,000小时(11.4年)
认证
●CE
●UL
●BTL(B-ASC)
●FCC Part15, SubpartB, ClassA
