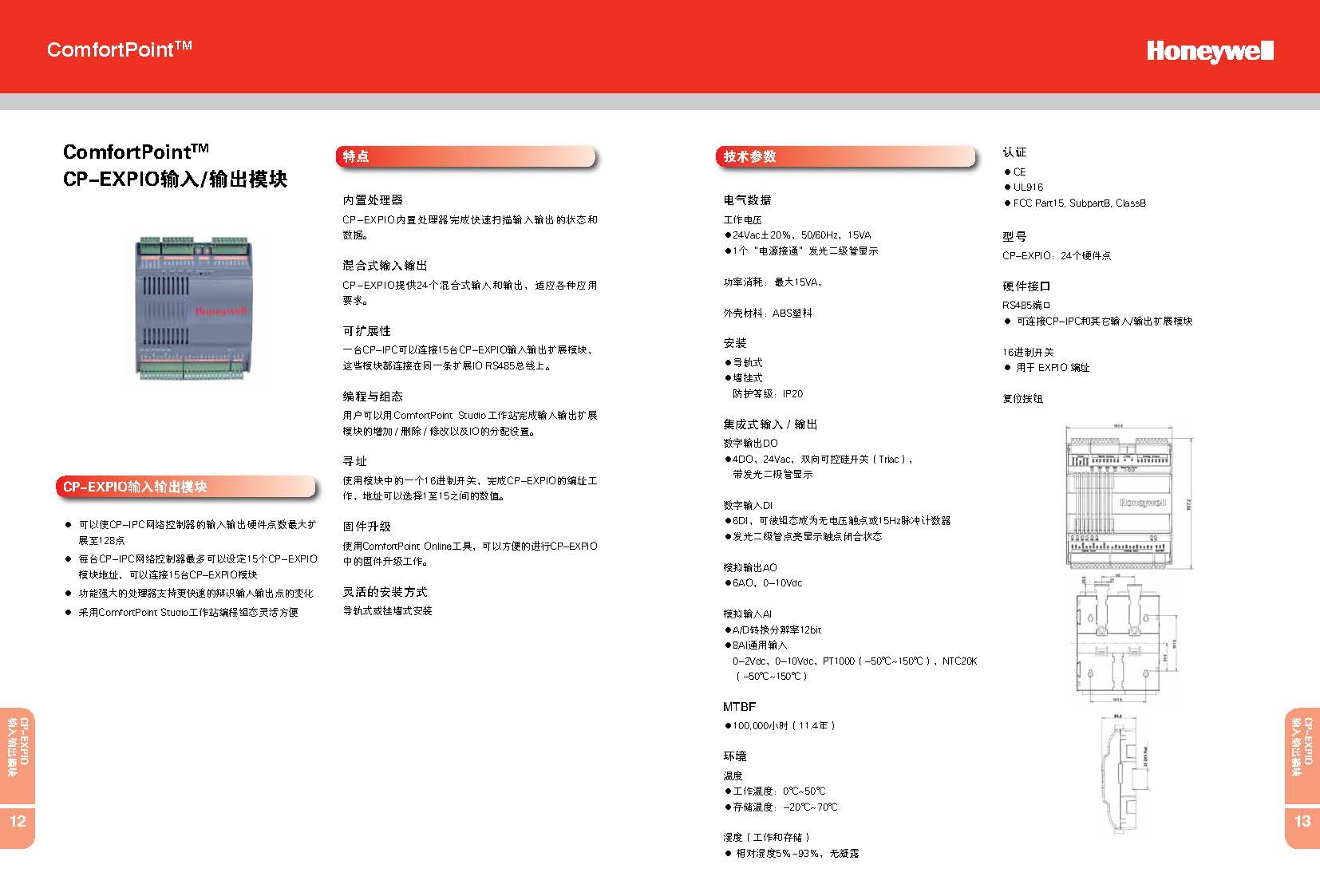

输入/输出模块CP-EXPIO
产品品牌：
霍尼韦尔系列
产品型号：
CP-EXPIO
产品简介：
● 可以使CP-IPC网络控制器的输入输出硬件点数最大扩展至128点
● 每台CP-IPC网络控制器最多可以设定15个CP-EXPIO模块地址，可以连接15台CP-EXPIO模块
● 功能强大的处理器支持更快速的辩识输入输出点的变化
● 采用ComfortPoint Studio工作站编程组态灵活方便
产品特点
技术参数
相关下载
内置处理器
CP-EXPIO内置处理器完成快速扫描输入输出的状态和数据。
混合式输入输出
CP-EXPIO提供24个混合式输入和输出，适应各种应用要求。
可扩展性
一台CP-IPC可以连接15台CP-EXPIO输入输出扩展模块，这些模块都连接在同一条扩展IO RS485总线上。
编程与组态
用户可以用ComfortPoint Studio工作站完成输入输出扩展模块的增加 / 删除 / 修改以及IO的分配设置。
寻址
使用模块中的一个16进制开关，完成CP-EXPIO的编址工作，地址可以选择1至15之间的数值。
固件升级
使用ComfortPoint Online工具，可以方便的进行CP-EXPIO 中的固件升级工作。
灵活的安装方式
导轨式或挂墙式安装
CP-EXPIO内置处理器完成快速扫描输入输出的状态和数据。
混合式输入输出
CP-EXPIO提供24个混合式输入和输出，适应各种应用要求。
可扩展性
一台CP-IPC可以连接15台CP-EXPIO输入输出扩展模块，这些模块都连接在同一条扩展IO RS485总线上。
编程与组态
用户可以用ComfortPoint Studio工作站完成输入输出扩展模块的增加 / 删除 / 修改以及IO的分配设置。
寻址
使用模块中的一个16进制开关，完成CP-EXPIO的编址工作，地址可以选择1至15之间的数值。
固件升级
使用ComfortPoint Online工具，可以方便的进行CP-EXPIO 中的固件升级工作。
灵活的安装方式
导轨式或挂墙式安装
电气数据
工作电压
●24Vac土20%，50/60Hz，15VA
●1个“电源接通”发光二级管显示
功率消耗：最大15VA，
外壳材料：ABS塑料
安装
●导轨式
●墙挂式
防护等级：IP20
集成式输入 / 输出
数字输出DO
●4DO，24Vac，双向可控硅开关（Triac），
带发光二极管显示
数字输入DI
●6DI，可被组态成为无电压触点或15Hz脉冲计数器
●发光二极管点亮显示触点闭合状态
模拟输出AO
●6AO，0-10Vdc
模拟输入AI
●A/D转换分辨率12bit
●8AI通用输入
0-2Vdc，0-10Vdc，PT1000（-50℃~150℃），NTC20K
（-50℃~150℃）
MTBF
●100,000小时（11.4年）
环境
温度
●工作温度：0℃~50℃
●存储温度：-20℃~70℃
湿度（工作和存储）
● 相对湿度5%~93%，无凝露
认证
●CE
●UL916
●FCC Part15, SubpartB, ClassB
型号
CP-EXPIO：24个硬件点
硬件接口
RS485端口
● 可连接CP-IPC和其它输入/输出扩展模块
16进制开关
● 用于 EXPIO 编址
工作电压
●24Vac土20%，50/60Hz，15VA
●1个“电源接通”发光二级管显示
功率消耗：最大15VA，
外壳材料：ABS塑料
安装
●导轨式
●墙挂式
防护等级：IP20
集成式输入 / 输出
数字输出DO
●4DO，24Vac，双向可控硅开关（Triac），
带发光二极管显示
数字输入DI
●6DI，可被组态成为无电压触点或15Hz脉冲计数器
●发光二极管点亮显示触点闭合状态
模拟输出AO
●6AO，0-10Vdc
模拟输入AI
●A/D转换分辨率12bit
●8AI通用输入
0-2Vdc，0-10Vdc，PT1000（-50℃~150℃），NTC20K
（-50℃~150℃）
MTBF
●100,000小时（11.4年）
环境
温度
●工作温度：0℃~50℃
●存储温度：-20℃~70℃
湿度（工作和存储）
● 相对湿度5%~93%，无凝露
认证
●CE
●UL916
●FCC Part15, SubpartB, ClassB
型号
CP-EXPIO：24个硬件点
硬件接口
RS485端口
● 可连接CP-IPC和其它输入/输出扩展模块
16进制开关
● 用于 EXPIO 编址
