CS弹簧复位执行器
产品品牌：
霍尼韦尔系列
产品型号：
CS
产品简介：
此系列弹簧复位风门执行器主要用于暖通空调（HVAC）系统，可用以驱动各种要求弹簧复位故障保护控制的阀门。
应用范围包括：
风量调节型阀门。直接在传动轴上安装或远程安装（需要辅助硬件）直角回转阀，如直接安装在传动轴上的球阀或蝶阀线性行程阀或套筒阀，与提供线性动作的连接装置装在一起（需要安装辅件）。
产品特点
技术参数

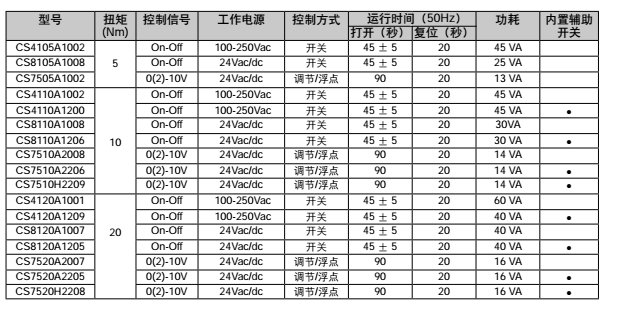

订货型号
相关下载
● 具有5Nm、10Nm和20Nm三种扭矩类别
● 具有自对中轴适配器，使执行器能够适用不用轴径大小的风门
● 可以在整个行程范围内以5°为增量调整机械行程限位
● 机械位置指示功能
● 配备有六角扳手，便于用户在断电或没有控制信号输入时对执行器手
动调节，带锁定功能
● 具有可供用户选择的可现场安装的外置辅助开关
● 具有选择旋转方向和停止/关闭状态和旋钮，可调节多种运行模式
● 采用直流电机技术，具有过载保护功能
● 95°的旋转角度行程确保执行器关闭风门时更加紧密
● 对输入信号滤波，避免“电子噪音”，使执行器运行更加精确、稳定
● 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷
● 直接耦合的设计，使执行器安装省时省力、运行更加稳定
● 通过CE和UL认证
● 具有自对中轴适配器，使执行器能够适用不用轴径大小的风门
● 可以在整个行程范围内以5°为增量调整机械行程限位
● 机械位置指示功能
● 配备有六角扳手，便于用户在断电或没有控制信号输入时对执行器手
动调节，带锁定功能
● 具有可供用户选择的可现场安装的外置辅助开关
● 具有选择旋转方向和停止/关闭状态和旋钮，可调节多种运行模式
● 采用直流电机技术，具有过载保护功能
● 95°的旋转角度行程确保执行器关闭风门时更加紧密
● 对输入信号滤波，避免“电子噪音”，使执行器运行更加精确、稳定
● 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷
● 直接耦合的设计，使执行器安装省时省力、运行更加稳定
● 通过CE和UL认证
电气连接： 接线端子的允许电缆规格为 0.344 ~ 2.0mm2
旋转角度：最大95°± 3°，可以5°为最小 增量调节旋转行程
寿命 ： 全行程 50000次
弹簧 1500000次
工作条件 ：运行温度 -40 ~ +60℃
存放温度： -40 ~ +70℃
相对湿度 ：5 ~ 95%，无冷凝
防护等级： IP54，NEMA2
维护 ： 免维护
安装风门轴尺寸
圆轴(直径) ： 12 ~ 26mm
方轴 (对角线长) ：13 ~ 19mm
轴长度 最小25mm
建议76mm
旋转角度：最大95°± 3°，可以5°为最小 增量调节旋转行程
寿命 ： 全行程 50000次
弹簧 1500000次
工作条件 ：运行温度 -40 ~ +60℃
存放温度： -40 ~ +70℃
相对湿度 ：5 ~ 95%，无冷凝
防护等级： IP54，NEMA2
维护 ： 免维护
安装风门轴尺寸
圆轴(直径) ： 12 ~ 26mm
方轴 (对角线长) ：13 ~ 19mm
轴长度 最小25mm
建议76mm
