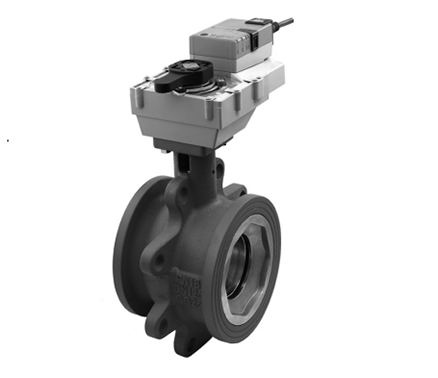

B5011系列二通控制球阀
产品品牌：
霍尼韦尔系列
产品型号：
B5011C0025-150
产品简介：
等百分比特性，可用于冷、热水调节控制
控制球阀优点
技术参数
外形尺寸
相关下载
- 等百分比特性
- 阀门开启时没有流量激增情况
- 配流盘带来卓越的控制稳定性
- 与相同规格座阀的Kvs值相近
- 管道无需减径
- 高可控比
- 高关闭压力
- 密封性良好
1、型号：B5011C0025-050
技术参数：
2、型号：B5011C0065-150
技术参数
技术参数：
| 介质 | 冷、热水，最大浓度50%的乙二醇溶液 |
| 介质温度 | -5...+100°C |
| 额定压力 | 2500kPa |
| 流量特性 | 等百分比 |
| 可控比 | DN25...50* Sv>100 |
| 渗漏 | 0...0.01% Kvs值 (ANSI Class IV) (出厂时无渗漏) |
| 阀管连接 | 内螺纹 ISO 7/1 |
| 压差 △Pmax | 350kPa (200kPa为低噪音工作压力) |
| 关闭压力 △Ps | 1400kPa |
| 旋转角度 | 90° |
| 安装位置 | 向上垂直或水平安装 (参照阀轴) |
| 维护 | 免维护 |
| 阀门材质 | |
| 阀体 | 锻造黄铜（镀镍） |
| 阀球 | 不锈钢 |
| 阀座 | RPTFE |
| 阀轴 | 不锈钢 |
| O形密封圈 | EPDM |
| 配流盘 | PPA |
| *Kvs值 ≥ 4 | |
2、型号：B5011C0065-150
技术参数
| 介质 | 冷、热水，最大浓度50%的乙二醇溶液 |
| 介质温度 | -5...+100°C |
| 额定压力 | 1600kPa |
| 流量特性 | 等百分比 |
| 可控比 | Sv>100 |
| 渗漏 | 0...0.01% Kvs值 (ANSI Class IV) (出厂时无渗漏) |
| 阀管连接 | 法兰连接 ISO 7005-2，PN16 |
| 压差 △Pmax | DN65...125 350kPa (200kPa为低噪音工作压力) DN150 <300kPa |
| 关闭压力 △Ps | DN65...125 700kPa DN150 300kPa |
| 旋转角度 | 90° |
| 安装位置 | 向上垂直或水平安装 (参照阀轴) |
| 维护 | 免维护 |
| 阀门材质 | |
| 阀体 | 灰铸铁（聚酯涂层） |
| 阀球 | 不锈钢 |
| 阀座 | RPTFE |
| 阀轴 | 不锈钢 |
| O形密封圈 | EPDM |
| 配流盘 | 不锈钢 |
| B5011C0025-050系列二通球阀 | ||||||
| 阀门型号 | DN | 螺纹 | 尺寸（mm） | 重量（kg） | ||
| mm | In | Rp | L | H | ||
| B5011C0025 | 25 | 1" | 1" | 85.0 | 46.1 | 0.63 |
| B5011C0032 | 32 | 1¼" | 1¼" | 94.0 | 49.5 | 0.84 |
| B5011C0040 | 40 | 1½" | 1½" | 104.0 | 52.0 | 1.1 |
| B5011C0050 | 50 | 2" | 2" | 116.5 | 56.6 | 1.6 |

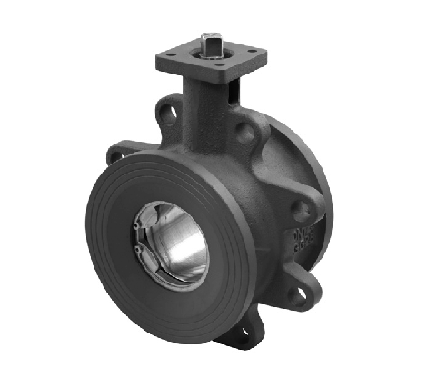

B5011C0065-150系列二通球阀
| 阀门型号 | DN | 尺寸（mm） | 重量（kg） | ||||||
| mm | In | ΦA | ΦD | H | H1 | L | N-Φd | ||
| B5011C0065 | 65 | 2½" | 105 | 145 | 128.0 | 12.0 | 93.0 | 4-18 | 4.8 |
| B5011C0080 | 80 | 3" | 125 | 160 | 134.5 | 12.0 | 108.0 | 8-18 | 7.2 |
| B5011C0100 | 100 | 4" | 148 | 180 | 144.0 | 15.5 | 120.0 | 8-18 | 10.5 |
| B5011C0125 | 125 | 5" | 174 | 210 | 158.0 | 15.5 | 142.0 | 8-18 | 14 |
| B5011C0150 | 150 | 6" | 204 | 240 | 176.5 | 15.5 | 170.0 | 8-22 | 21 |
